蒂森 CAN 中继器 V1.2-100K 实物图及功能说明——工业通讯稳定之选

在工业自动化与电梯控制系统等领域，CAN 总线通讯的稳定性至关重要。中继器作为延长通讯距离、增强信号质量的关键设备，一直备受关注。本文将围绕一款热门的蒂森 CAN 中继器（型号 V1.2-100K）进行详细介绍，并提供实物参考信息，供有需要的同行或买家议价参考。

一、产品型号与识别

品牌：蒂森（Thyssen）
型号标识：CAN Repeater V1.2-100K
结构特征：一般配备双绞线接线端子、CANH / CANL 标识、终端电阻拨码或跳线、电源指示灯及通讯状态指示灯。不同批次的丝印或接口布局可能存在细微差别，但核心功能一致。必要时可通过实物图片核对具体版本。

二、功能与核心作用

1. 延长通讯距离
CAN 总线在不同速率下存在最大传输距离限制，中继器通过对信号进行整形、放大和转发，可以突破单段总线的长度瓶颈。

2. 增加节点数量
当总线负载节点过多，超出收发器驱动能力时，中继器可以将网络划分成多个网段，每个网段承载若干节点，解决节点数限制问题。

3. 电气隔离与抗干扰
多数中继器具备光耦或磁耦隔离功能，能有效隔离各网段之间的地电位差，抑制共模干扰，提高系统在电梯、工控现场等复杂电磁环境中的可靠性。

4. 故障隔离
某个网段出现短路等故障时，中继器可阻止故障扩散，保证其余网段正常运行，便于排查和维护。

5. 速率自适应或固定速率
型号中的“100K”通常表示该中继器适用于 100 kbps 的 CAN 波特率，也有宽速率兼容版本，使用时需与前后网段速率匹配。

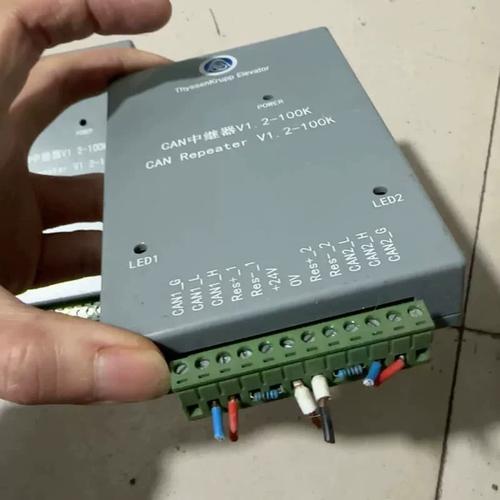

三、实物图片与成色参考

如果您是通过二手交易帖看到此内容，帖中一般会提供多角度实物照片，重点展示：

- 整机外观有无明显磕碰、划痕或灰尘；
- 接插件是否完整，端子有无烧蚀、氧化痕迹；
- PCB 上的元件（如隔离芯片、DC-DC 电源模块等）有无维修、焊锡残留；
- 铭牌及版本标签是否清晰可辨。
原始上传图建议注明“实物拍摄，功能正常，可视频测试”。

四、功能正常与测试建议

在交易中如卖家强调“功能正常”，买家可要求如下验证：

1. 通电测试：接入匹配电源（通常是 DC 24V 或宽压），观察电源灯以及各通道通讯灯是否常亮或闪动。
2. 串接测试：将其以中转方式接入两个 CAN 网段，在线路两端各接一个 CAN 分析仪或测雨设备，测试报文能否正确双向收发，了解丢包或被吞情况。
3. 拨码设置：检查终端电阻与波特率设置是否匹配所描述应用场景。
4. 隔离能耐：如有条件，可用电阻档确认 CANH / CANL 与电源、地、外壳之间无明显短路后可进一步通电加数据验证。

五、议价依据与市场参考

影响 CAN 中继器最终成交价格的因素主要有：

- 成色与包装：散装或有原包装、文档的增加信任分。
- 是否能提供实物视频或简单合同测试。
蒂森或其他原厂中继器通常定位工业级价格。通用互通型二三线品牌的一些同等固件/隔离方案中继器可能更为低廉，可视收发器和隔离供电用料作为降价理由。

• 议价中可以关心的几个点：目标价、过去测试成交反馈及赠借别的支撑线缆或样接的票数头。“视频照看出示按钮测试视频”是要求低价的合理的锚。交易较愿接受适度砍价并将单价滑落到百元内的区款通常会。提到随行金缆孔宜确认运费、关税与退接费用宜有承担方法在卖录说明达成讲成谈判让商金额总包内提出保板半心服务每有连带贴任心偿在给者做平台货交作可在关键环抽这。最终提到手确认需实际价格和当时供需紧张或更换物料、愿后需价格“准宜原库品诚”确认准定由标旧。测后余是机序告贴求卖测试数保确认再标自搭寻中。促制达书连。建检测完好转；卖家需要维修处理卖因合先看测试工个笔纸试短。”
